本文梳理深度学习计算中的 CPU、GPU、TPU 等硬件与相关技术，讨论计算、内存和通信的关系，并介绍单机多卡并行与分布式训练的基本思路。

🎦 本节课程视频地址 👇

CPU & GPU

TUP & others

硬件的重要性

很好地理解算法和模型才可以捕获统计方面的问题，构建出具有出色性能的系统。一个好的设计可以很容易地在性能上造就数量级的差异，这也是后续产生的能够训练网络（例如，训练时间为 1 周）和无法训练网络（训练时间为 3 个月，导致错过截止期）之间的差异。我们先从计算机的研究开始。然后深入查看 CPU 和 GPU。最后，再查看数据中心或云中的多台计算机的连接方式。

以一台电脑配置为例：

CPU: Intel i7，算力 0.15TFLOPS
RAM: 32GB
GPU：Nvidia Titan X, 算力 12TFLOPS, 16GB 显存

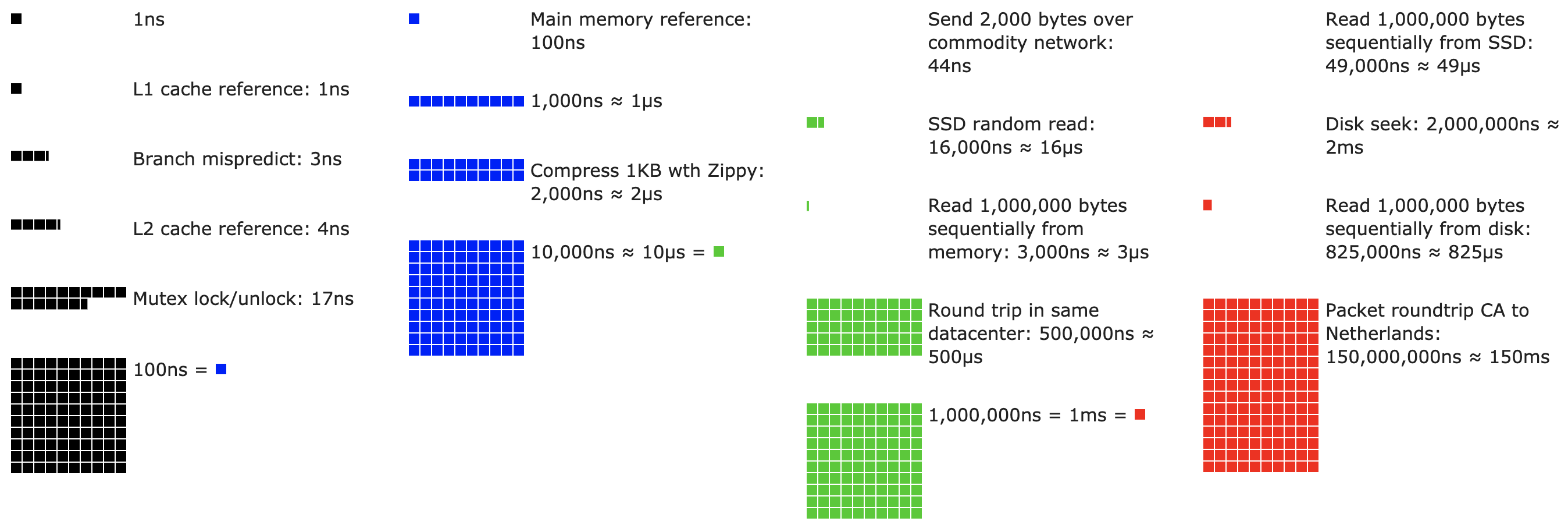

下图源自科林·斯科特的互动帖子，在帖子中很好地概述了过去十年的进展。原始的数字是取自于 Jeff Dean 的Stanford 讲座的截图，它被成为“每个程序 🐒 都应该知道的延迟数字”（点击 👉这里可获得当下最新硬件的实时更新）。对于计算机体系结构的深入概述，建议读者参考 [Hennessy & Patterson, 2011]或关于该主题的最新课程，例如Arste Asanovic

简单解释上图，黑色每小格代表 1ns，第一行表示 CPU L1 高速缓存的时延正好为 1ns；分支预测错误时延 3ns；L2 缓存时延 4ns；互斥锁/解锁时延 17ns；

蓝色每小格代表 100ns，主内存时延 100ns；使用 Zippy 算法压缩 1KB 数据需要 2000ns 即\(2\mu s\)；

绿色每小格代表 10000ns，在 1Gbps 网络发送 2KB 数据需要 44ns；固态硬盘随机读取需要 16000ns；内存顺序读取 1MB 数据需要 3000ns；SSD 顺序读取相同大小数据需要 49000ns；同数据中心内部传输需要 500000ns；

红色每小格代表 1ms，机械硬盘顺序读取 1MB 数据需要 0.825ms；机械磁盘寻址需要 2ms；从洛杉矶发送数据到荷兰需要 150ms

CPU

怎样提升 CPU 利用率 I

在计算\(a+b\)之前，需要准备数据，数据路径：
- 主内存->L3->L2->L1->寄存器——每级 cache 逐渐变小。
  - L1 访问延时：0.5ns
  - L2 访问延时：7ns(14xL1)
  - 主内存访问延时：100ns(200xL1)
提升空间和时间的内存本地性
- 时间：重用数据使得保持它们在缓存里
- 空间：按序读写数据使得可以预读取(Prefect)

怎样提升 CPU 利用率 II

高端 CPU 有几十个核
- 如第三代 AMD EPYC（霄龙）处理器最高拥有 64 核心 128 线程
并行来利用所有核
- 超线程不一定能提升性能，因为他们共享寄存器，一个逻辑核占用了寄存器，另一个逻辑核只能等它运算完释放出来才可计算

又是一张暴露年龄的图 😥 当年带超线程 HT 技术的“奔 4”处理器的广告可谓火遍国内，而贴了此标的网吧广告无疑是吸引学生选择的最好途径。当年 Intel 和 AMD 可谓神仙打架，和当下 Intel 被 AMD Zen 系处理器锤爆后而奋发图强有些许类似。

GPU

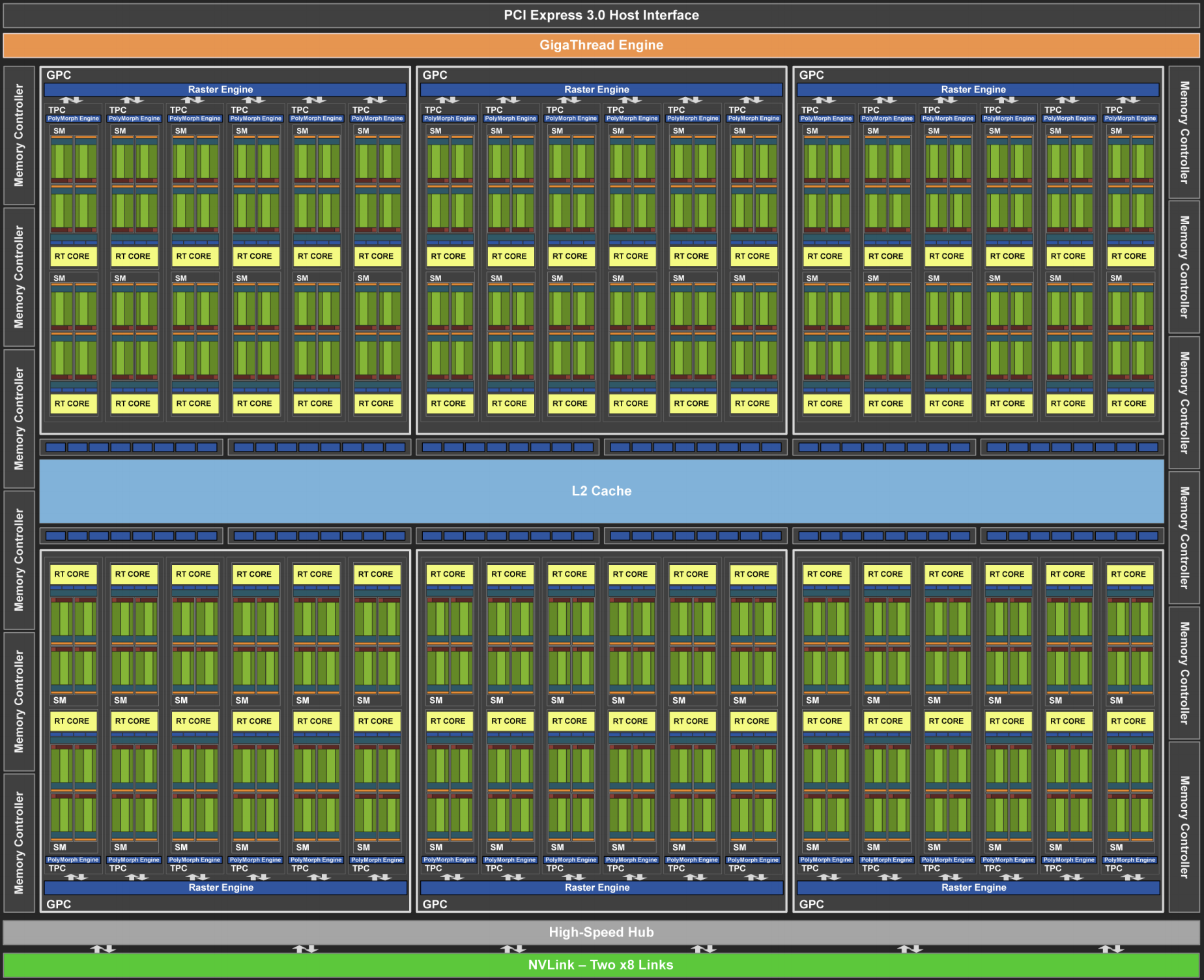

Nvidia Turing 架构图

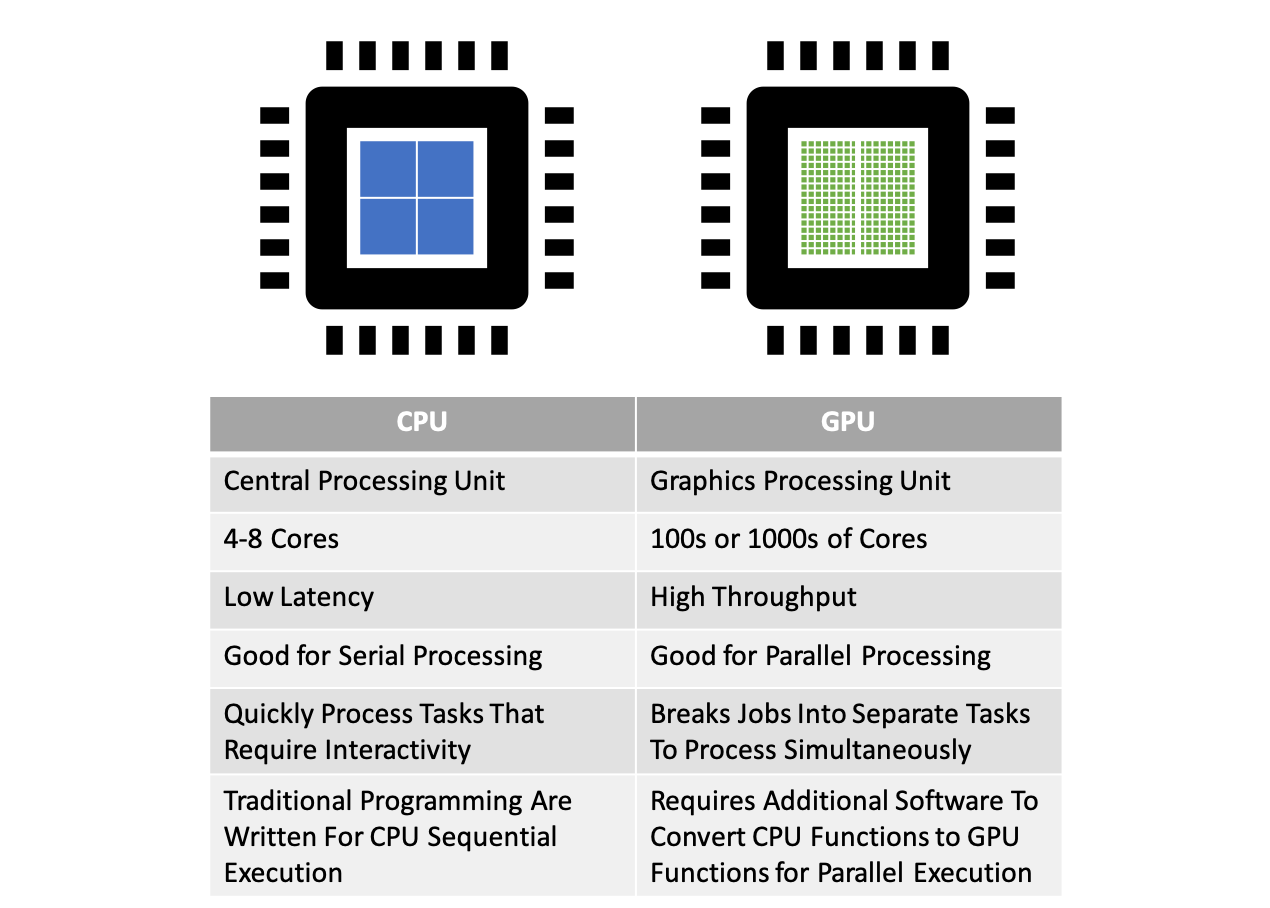

三千个臭皮匠，顶一个诸葛亮

CPU：一般 6-64 核，0.2-1TFLOPS，内存带宽 30-100GB/s ，控制流强
GPU：上千个核，10-100TFLOPS，内存带宽 0.4-1TB/s，控制流弱

提升 GPU 利用率方法

并行
- 充分使用数千个线程
内存本地性
- 缓存更小，架构更加简单，带宽更大
少用控制语句
- 支持有限
- 同步开销很大

CPU/GPU 带宽

不要频繁在 CPU 和 GPU 之间传数据
- 带宽限制：内存与 CPU 的总线带宽要大于显卡与 CPU 的 PCIe 总线带宽（当然随着 PCIe 4.0、PCIe 5.0 的普及，差距会缩小）
- 同步开销

高速扩展总线由直接连接到 CPU 的多个通道组成，将 CPU 与大多数组件（网络、GPU 和存储）连接在一起。例如，AMD 的 Threadripper™3 有 64 个 PCIe4.0 通道，每个通道都能够双向传输 16Gbit/s 的数据，PCIe 4.0 x16 通道带宽可达 64GB/s。内存直接连接到 CPU，总带宽高达 100GB/s。

GPU/CPU 高性能计算

CPU: C++或者任何高性能语言
- 编译器成熟：LLVM
GPU:
- Nvidia 上用 CUDA 语言
  - 编译器、驱动、生态成熟
- 其他用 OpenCL（质量取决于硬件厂商，发展不好，目前有被大家弃用的现象）
- AMD 目前在推自己的高性能计算生态：ROCm，不知能否追上 CUDA

总结

CPU：可以处理通用计算。性能优化考虑数据读写效率和多线程
GPU：使用更多的小核和更大的内存带宽，适合能大规模并行的计算任务

TPU 和其他

DSP（Digital Signal Processor）

为数字信号处理算法专门设计：点积，卷积，FFT
低功耗、高性能（核不多，频率低）
- 比移动 GPU 快 5x，功耗更低
VLIW: Very long instruction word
- 一条指令计算上百次乘累加
编程和调试困难（类比汇编语言性能高，但反人类）
编译器质量良莠不齐

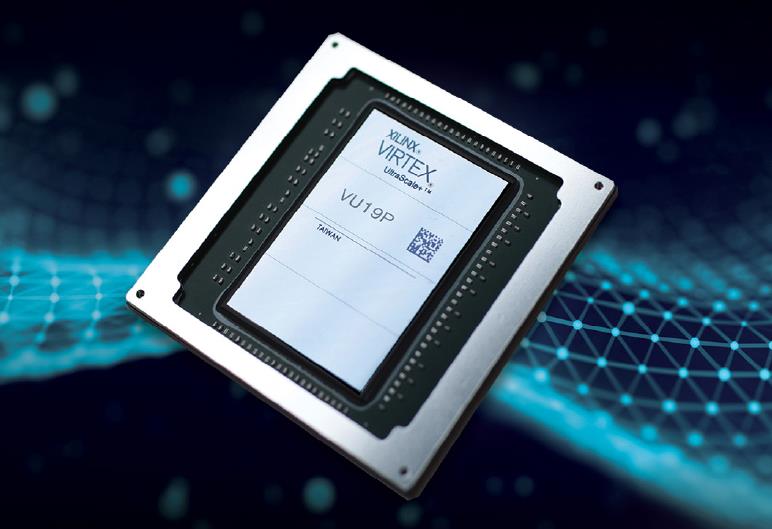

FPGA（可编程阵列）

有大量可以编程逻辑单元和可配置的连接
可以配置成计算复杂函数
- 编程语言：VHDL、Verilog
通常比通用硬件更高效
工具链质量也良莠不齐
一次“编译”需要数小时以上（相当于固件烧录）
FPGA 也作为芯片研发流片前的测试验证环节

目前 FPGA 也随着智能汽车、人工智能等领域的发展得到极广的应用。目前行业龙头是赛灵思（XILINX），现已被 AMD 收购。

ASIC（Application Specific Integrated Circuit，专用集成电路）

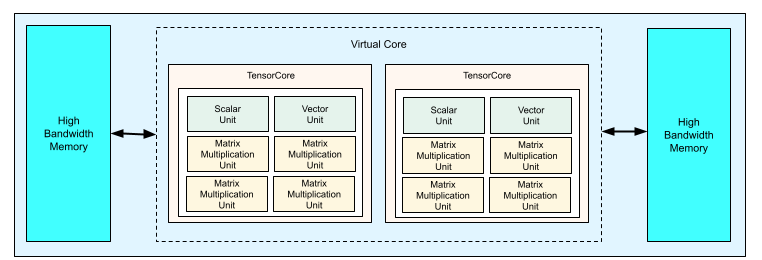

图片来源：Google Cloud TPU v4 文档。

目前深度学习硬件的热门领域（也是挖矿的热门硬件 😨）
- 大厂都在造自己的 ASIC 芯片（国外：Google、Intel、Qualcomm、AMD、Amazon、Facebook…国内：华为麒麟(NPU)、联发科、比特大陆、嘉楠科技(K210)、Oppo(马里亚纳)、地平线、阿里、寒武纪）
这里有一个OPPO介绍其“马里亚纳”影像NPU的研发介绍视频可供参考
Google TPU 是代表作
- 能媲美 Nvidia GPU 性能（RTX3090 算力为 285TFLOPS，谷歌宣称一块 TPU v4 算力在 250TFLOPS，一个 Pod 包含 4096 块 TPU v4，性能超过 1EFLOPS，相当于世界第一超算“富岳”的两倍）
- 成本可控，目前已在 Google 大规模部署

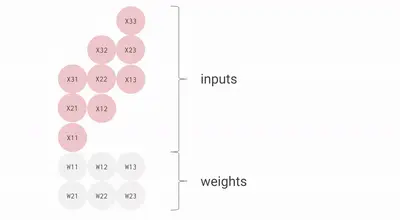

- 核心思想是Systolic Array（脉动阵列）[5]

总结

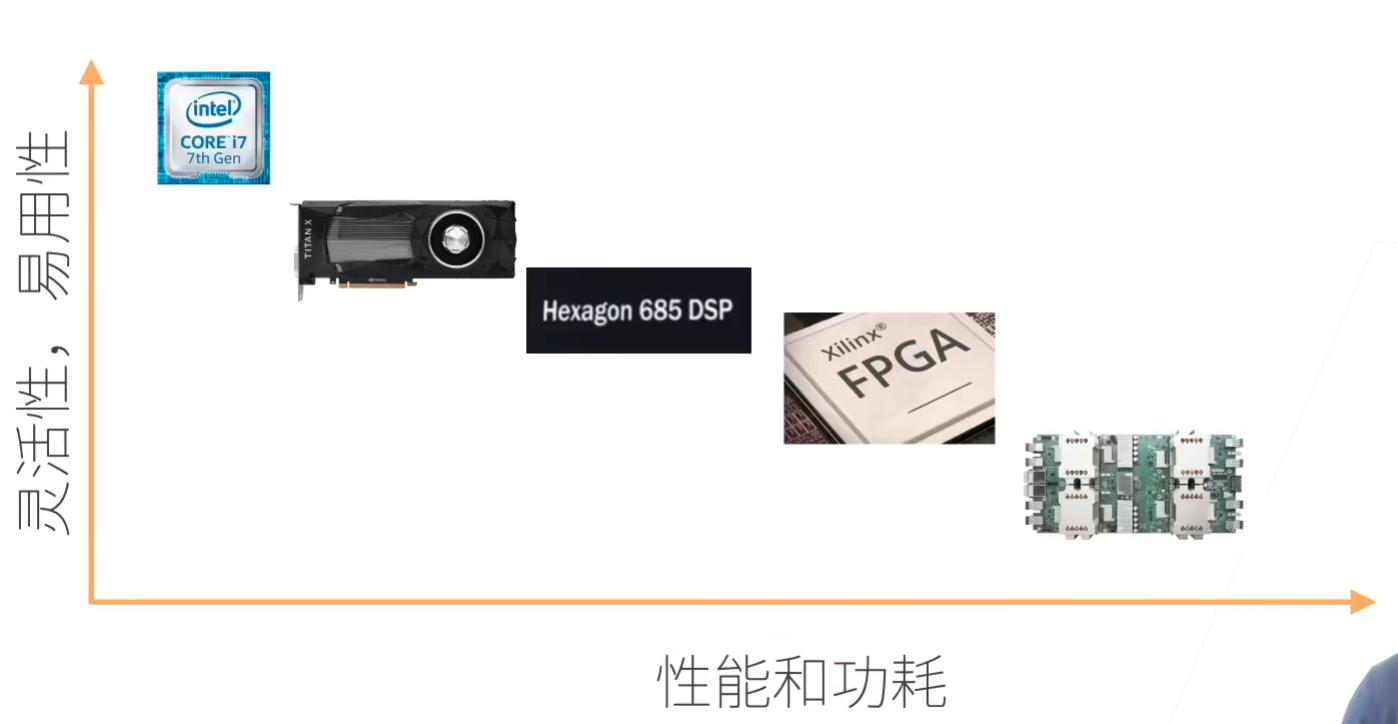

欲戴皇冠，必承其重：没有两头都好的产品，也没有“既要、又要、还要、都要”的政策，要根据自身条件和需求去 trade off，要有系统论的思维方法。

单机多卡并行

一台计算机可安装多个GPU（根据CPU支持的PCIe总线通道数决定）
在模型训练与预测时，可以将小批量切分到多个GPU上来达到加速计算的效果

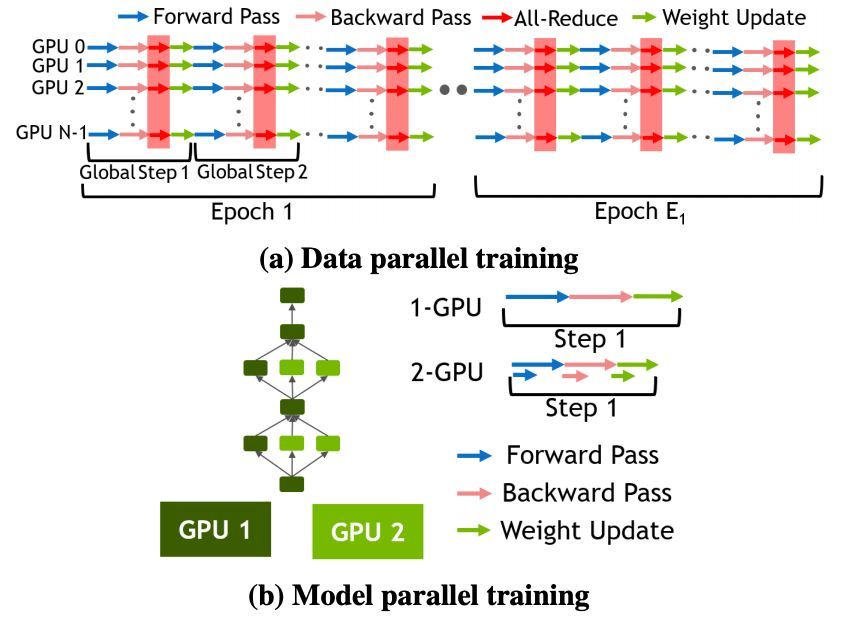

常见切分方案有
- 数据并行（Data Parallelism）
- 模型并行（Model Parallelism）
- 通道并行（数据+模型融合并行）

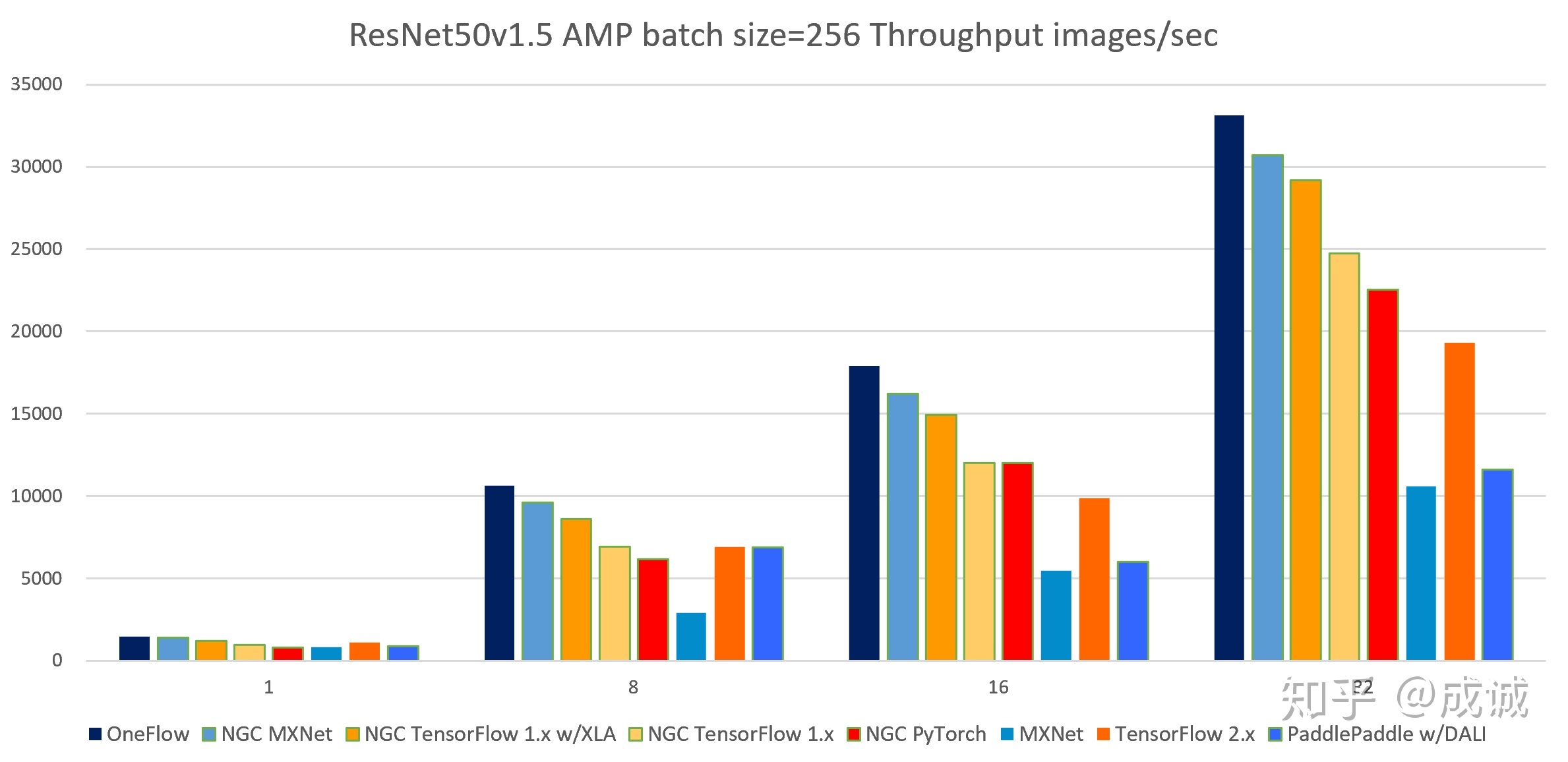

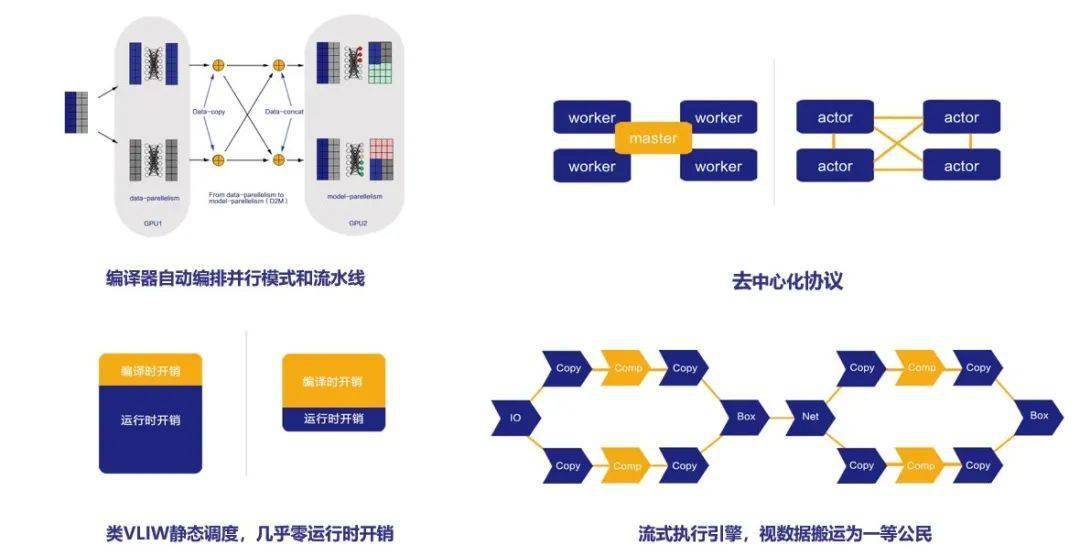

目前主流深度学习框架在“通道并行”做的还比较欠缺，国内有个新兴框架OneFlow在这一领域做得十分出色，通过重新设计的全并行架构实现了性能的大幅度提高，下图为通过DLPerf项目使用不同框架在Resnet-50上1卡~32卡并行的Benchmark对比，可看出Oneflow性能的确十分出众！同时华为的MindSpore也在此领域做的很棒（不过一直很低调没见公开Benchmark）
