Softmax 回归

6 minute read

Published: September 21, 2021

本文介绍 Softmax 回归如何处理多类别分类问题，推导 Softmax 变换与交叉熵损失，并结合 Fashion-MNIST 数据集讲解数据读取、训练和预测流程，给出基于 PyTorch 的从零实现与简洁实现。

🎦 本节课程视频地址 👇

回归
- 单连续数值的输出
- 自然区间\(\Bbb{R}\)
- 跟真实值的区别作为损失（比如 MSE 损失）
分类
- 输出通常为多个离散值
- 输出的第\(i\)个元素表示预测为第\(i\)类的置信度

Softmax 回归是以回归之名的分类算法，Softmax 回归也可以看作是拥有多个输出的单层神经网络：

从回归到多类分类——均方损失

对类别进行一位有效编码（即：One-hot 编码）
\({\bf{y}}=[y_1, y_2,...,y_n]^T\)

\[y_i= \begin{cases} 1& \text{if i=y} \\ 0& \text{otherwise} \end{cases}\]

使用均方损失（MSE）训练
最大值最为预测（最大化\(o_i\)的置信度的值） \(\hat y = arg\,\max_{i}o_i\)

从回归到多类分类——无校验比例

需要更置信的识别正确类（大余量）

正确类的置信度要远大于其他非正确类的置信度，数学表示为一个阈值。 \(o_y-o_i\ge\Delta(y,i)\)

从回归到多类分类——校验比例

要使输出匹配为概率（非负，和为 1），则需对输出\({\bf{o}}\)进行Softmax数学变换： \(\hat{\bf y}={\rm{softmax}}({\bf o})\)

为保证softmax操作满足“非负，和为 1”，对其中每个类别置信度输出\(\hat y_i\)为：

\[\hat y_i={\exp{o_i}\over\sum_k\exp{o_k}}\]

预测概率\(\hat{\bf{y}}\)与真实概率\(\bf{y}\)的做损失。

Softmax 和交叉熵损失

在信息论中，交叉熵(Corss Entropy) 通常用来衡量基于相同事件测度的两个概率\({p,q}\)的区别大小：

\[{H(\bf{p},\bf{q})}=\sum_{i}-p_i\log(q_i)\]

将他作为损失： \(l(\bf{y},\hat{\bf{y}})=\it{-\sum_{i}y_i\log\hat{y_i} = -\log\hat{y}_y}\)

其梯度是真实概率与预测概率的区别： \(\partial_{o_i}l(\bf{y},\hat{\bf{y}})=softmax({\bf o})_i-y_i\)

损失函数

为了互补 L1 损失原点不可导与 L2 损失原点外梯度过大的劣势，提出Huber’s Robust Loss：

\[l(y,y\prime)= \begin{cases} \vert y-y\prime\vert -{1\over2}&,if\ \vert y-y\prime\vert \gt1\\ {1\over2}(y-y\prime)^2&,otherwise \end{cases}\]

图像分类数据集读取

图像分类中使用最为广泛的数据集MNIST，创造与 1986，用于识别手写数字，过于简单，此处用较为复杂的Fashion MNIST。

导入各库

%matplotlib inline
import torch
import torchvision
from torch.utils import data #读取数据小批量的函数集
from torchvision import transforms #数据操作
from d2l import torch as d2l
d2l.use_svg_display()
#svg可放缩矢量图形，有利于图片的高清显示

下载/导入数据

trans = transforms.ToTensor()
#ToTensor()把IPL图片转化为Tensor
#并除以255使所有像素均值在0-1之间
mnist_train = torchvision.datasets.FashionMNIST(root="../data", train=True, transform=trans, download=False)
#从FashionMNIST拿训练数据，没有则下载，transform=trans代表改变图像为张量。
mnist_test = torchvision.datasets.FashionMNIST(root="../data", train=False, transform=trans, download=False)
#从FashionMNIST拿测试数据
len(mnist_train), len(mnist_test)
#结果分别为60000和10000张图片。
mnist_train[0][0].shape
'''其中第一个维度代表图片索引（共60000张），第二个维度的第0维代表一张图片的Tensor表示（1x28x28），第1维代表图片所属Label（标量）'''
#输出torch.Size([1, 28, 28])，1代表RGB通道，为黑白图片，长×宽=28×28

两个可视化数据集的函数

def get_fashion_mnist_labels(labels):
## 返回FashionMNIST的文本标签。
    text_labels = ['t-shirt', 'trouser', 'pullover', 'dress', 'coat',
                   'sandal', 'shirt', 'sneaker', 'bag', 'ankle boot']
    return [text_labels[int(i)] for i in labels]

def show_images(imgs, num_rows, num_cols, titles=None, scale=1.5):  #titles=None,是默认，想改变手动键入。
    """绘制图像列表"""
    figsize = (num_cols * scale, num_rows * scale)
    _, axes = d2l.plt.subplots(num_rows, num_cols, figsize=figsize)
    #函数表示为fig , ax = plt.subplots(nrows, ncols)，fig代表名称，ax对应图例
    #figsize指定画布的大小，(宽度,高度)，单位为英寸。
    axes = axes.flatten()
    #flatten()是numpy中用于降低维度的函数，把n×m矩阵变成1×n*m的行向量。
    for i, (ax, img) in enumerate(zip(axes, imgs)):
    #enumerate(sequence, [start=0])返回元组列表（序号，元素）。
    #zip([iterable, ...])函数将多个迭代器对应元素打包以元组返回。
        if torch.is_tensor(img):
        #判断对象是否是torch的张量
            ax.imshow(img.numpy())
            # 先把张量转化为numpy的数组，并通过热图显示。
            # imshow()传入的变量是存储图像的数组，可以是浮点型数组、unit8数组以及PIL图像
        else:
            ax.imshow(img)
        ax.axes.get_xaxis().set_visible(False)
        ax.axes.get_yaxis().set_visible(False)
        #设置坐标轴为不可见
        if titles:
            ax.set_title(titles[i])
    return axes

几个样本的图像和标签

X, y = next(iter(data.DataLoader(mnist_train, batch_size=18)))
show_images(X.reshape(18, 28, 28), 2, 9, titles=get_fashion_mnist_labels(y));

读取一小批量图片

batch_size = 256 #传入批量大小为256

def get_dataloader_workers():
    """使用4个进程来读取数据"""
    return 4

train_iter = data.DataLoader(mnist_train, batch_size, shuffle=True，num_workers=get_dataloader_workers())
# 从m_t读取数据，批量大小，打乱，同时工作的进程，输出一个生成器。

timer = d2l.Timer()
#计时开始
for X, y in train_iter:
    continue
f'{timer.stop():.2f} sec'
#⏲结束

定义数据读取的函数

def load_data_fashion_mnist(batch_size, resize=None):  #@save
    """下载Fashion-MNIST数据集，然后将其加载到内存中"""
    trans = [transforms.ToTensor()]
    # 指定给一个方法集
    if resize:
        trans.insert(0, transforms.Resize(resize))
    # 如果制定了大小，则插入一个图片格式改变方法，再转换为张量
    trans = transforms.Compose(trans)
    # 打包成torch可理解的函数集。

    mnist_train = torchvision.datasets.FashionMNIST(
        root="../data", train=True, transform=trans, download=True)
    mnist_test = torchvision.datasets.FashionMNIST(
        root="../data", train=False, transform=trans, download=True)
    return (data.DataLoader(mnist_train, batch_size, shuffle=True,
                            num_workers=get_dataloader_workers()),
            data.DataLoader(mnist_test, batch_size, shuffle=False,
                            num_workers=get_dataloader_workers()))

Softmax 回归的从零开始实现

引入包

import torch
from IPython import display
from d2l import torch as d2l

batch_size = 256
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size)

定义权重

num_inputs = 784
#将图片矩阵铺平，变成一个向量，但会损失空间信息 28*28
num_outputs = 10
#数据集有10个类，所以模型输出维度为10

W = torch.normal(0, 0.01, size=(num_inputs, num_outputs), requires_grad=True)
#高斯随机权重的值
b = torch.zeros(num_outputs, requires_grad=True)
#每个输出都有偏移

对于一张图片输入\({\bf{x}}\in(28\times28)\)，转化为行向量\({\bf{x}}\in(1\times784)\)，与权重\({\bf{W}}\in(784\times10)\)做内积，加上偏差\({\bf{b}}\in(1\times10)\)，得到结果矩阵\((1\times10)\)

定义 Softmax 函数

\[softmax({\bf{X}})_{ij}={\exp(X_{ij})\over\sum_k\exp(X_{ik})}\]

这里\(X\)代表一个 batch 的图片分类结果矩阵，每一行 10 个元素代表一张图片的分类标号，\({\bf{X}}\in(batchsize\times10)\)，所以要对行内求和

def softmax(X):
    #对矩阵的每一行做softmax
    X_exp = torch.exp(X)
    #按照行内求和
    partition = X_exp.sum(1, keepdim=True)
    #运用广播机制
    return X_exp / partition

定义模型

def net(X):
    return softmax(torch.matmul(X.reshape(-1, W.shape[0]), W) + b)
    # matmul()是矩阵乘法
    # reshape(-1, n)中，“-1”表示在第二维为n条件下，自动推导第一维数值
    # 此处将batch_size=256张图组成的四维张量（256x1x28x28），重整为二维矩阵（256x764）。
    # shape()返回维度的列表

模型以类别预测的概率进行 softmax 计算后作为输出。

\[{\bf{O}}={\bf{X}}{\bf{w}}+{\bf{b}}=[n\times784]\times[784\times10]+[1\times10]=[n\times10]+[1\times10]\]

\([n\times10]+[1\times10]\)服从广播定律，当两个总矩阵不同的矩阵做运算时，以维度相同的部分进行运算。以任意第\(i\)行为例：

\[{\bf{O_i}}={\bf{X_i}}{\bf{w}}+{\bf{b}}=[o_{i1},o_{i2},...,o_{i10}]=[(x_{i1}w_{11}+x_{i2}w_{21}+,...,x_{i784}w_{784,1}+b_1),...,(x_{i1}w_{1,10}+x_{i2}w_{21}+,...,x_{i784}w_{784,10}+b_{10})]\]

\[output(\hat y) = softmax({\bf{O}})\]

代码技巧，根据标号索引

y = torch.tensor([0, 2])
y_hat = torch.tensor([[0.1, 0.3, 0.6], [0.3, 0.2, 0.5]])
y_hat[[0, 1], y]
#以y的元素数值按顺序作为y_hat的对应数组元素的索引，
[0.1, 0.3, 0.6]的索引为[0]值为0.1；
[0.3, 0.2, 0.5]的索引为[2]值为0.5；

交叉熵损失

\[l(\bf{y},\hat{\bf{y}})=-\sum_{i}y_i\log\hat{y}=-\log\hat{y}_i\]

def cross_entropy(y_hat, y):
    return -torch.log(y_hat[range(len(y_hat)), y])
## len(y_hat)确定y_hat的行数，以分类实值作为索引，提取模型对实值的预测概率，因为非实值的交叉熵为0，所以只用对实值项求对数。
## torch.log()输入的是tensor,输出是tensor元素的ln()

cross_entropy(y_hat, y)

统计分类正确的样本数量

def accuracy(y_hat, y):
    if len(y_hat.shape) > 1 and y_hat.shape[1] > 1:
        y_hat = y_hat.argmax(axis=1)
        #argmax/min()函数求的是对应行/列，最大最小值在该行/列所对应的索引，并返回一个数组。
        #axis=0纵向比较，返回行号；axis=1横向比较，返回列号。
        #此案例中，取出y_hat每行的最大值的索引，即预测的类别。
    cmp = y_hat.type(y.dtype) == y
    '''type(dtype=None)方法，返回/修改数据的tensor结构类型
    在tensor数据的比较里，按元素逐一比较，返回True or False的tensor。
    布尔元素的类型转换，按照True1-False0进行。
    accuracy函数最终返回正确预测样本数量。'''
    return float(cmp.type(y.dtype).sum())

# 除以label y的长度，就是精度
accuracy(y_hat, y) / len(y)

计算模型在指定数据集上的精度

def evaluate_accuracy(net, data_iter):
    if isinstance(net, torch.nn.Module):
        #isinstance(obj,type) 函数来判断一个对象是否是一个已知的类型
        net.eval()      #eval()函数把模块设置为评估模式，只计算前馈，不计算梯度
    metric = Accumulator(2)
    #Accumulator是自定义的一个类，作为叠加器
    for X, y in data_iter:
        metric.add(accuracy(net(X), y), y.numel())
        # .add()是Accumulator类的方法。
        # numel()函数用于计算样本中的元素总数。
        # 循环就是把生成器里的所有元素遍历，计算总预测正确数和总样本数
    return metric[0] / metric[1]

class Accumulator:
    def __init__(self, n):
        self.data = [0.0] * n
        #类的实例，只传一个参，累加值个数n。
        #列表乘法

    def add(self, *args):
        self.data = [a + float(b) for a, b in zip(self.data, args)]
        #zip()把全零向量和args打包，self的值赋值给a，args赋值给b。
        #zip()的返回值是一个list对象

    def reset(self):
        #累加器归零
        self.data = [0.0] * len(self.data)


    def __getitem__(self, idx):
        #self索引
        return self.data[idx]

## 再来回溯metric = Accumulator(2), self.data = [0.,0.]
## metric.add(accuracy(net(X), y), y.numel())
## y.numel()=10类，accuracy(net(X), y)=预估正确数
## zip([0.,0.], *args= metric.add(accuracy(net(X), y), y.numel())
## *args会把传入的单个参数打包成元组，假设预测对8个，即 args=(8,10)
## 转化为float方便于计算
## return metric[0] / metric[1]

evaluate_accuracy(net, test_iter)

以上完成了测试数据集迭代一个 batch 的初始精确度，因为总共是 10 类，网络参数是随机化，所以精度是 10%左右。

Softmax 训练函数

def train_epoch_ch3(net, train_iter, loss, updater):
    #判断函数是手动还是模块调用，提高函数适用性。
    if isinstance(net, torch.nn.Module):
        net.train()
        ##train()函数与eval()函数相对应，可以理解为此处启用求导。
    metric = Accumulator(3)
    for X, y in train_iter:
        # train_iter可以看作一个迭代器，每次取batch_size=256的数据集训练一组，然后再换下一组训练，直至60000个数据都训练结束。
        y_hat = net(X)
        l = loss(y_hat, y)
        #torch.optim.Optimizer是torch优化器的包
        if isinstance(updater, torch.optim.Optimizer):
            #updater归零梯度。
            updater.zero_grad()
            #自带的loss已求了平均
            l.backward()
            #Optimizer更新参数
            updater.step()
            metric.add(
            float(l) * len(y), accuracy(y_hat, y),
            y.size().numel())
            # 因为一个batch求出的损失l是平均损失，乘len(y)代表恢复成一个batch的总损失
        else:
            l.sum().backward()
            ## X是二维向量（256x764），此处updater需要传入批量大小参数，即第0维
            updater(X.shape[0])
            metric.add(float(l.sum()), accuracy(y_hat, y), y.numel())

    return metric[0] / metric[2], metric[1] / metric[2]

动画显示

class Animator:
    def __init__(self, xlabel=None, ylabel=None, legend=None,
                xlim=None, ylim=None, xscale= 'linear', yscale='linear',
                fmts=('-','m--', 'g-', 'r:'), nrows=1, ncols=1,
                figsize=(3.5, 2.5)):
        # x/ylabel:x/y轴标签
        #legend:图例
        #x/ylim(x/ymin, x/ymax):x/y轴的上下极限。
        #x/yscale：x/y轴缩放比例
        #'-':实线,'m--'：品红色虚线, 'g-'：绿色实线, 'r:'：红色点线。
        #nrows/ncols：指定多子图行列数量。
        if legend is None:
            legend = []
        d2l.use_svg_display()
        #用svg格式显示图片。
        self.fig, self.axes = d2l.plt.subplots(nrows, ncols, figsize= figsize)
        if nrows * ncols == 1:
            self.axes = [self.axes,]
            #一张图就是[0]，保证axes是一个数列。
        self.config_axes = lambda: d2l.set_axes(self.axes[
            0], xlabel, ylabel, xlim, ylim, xscale, yscale, legend)
        #可以视为lambda self:
        #可以理解为定义图像
        self.X, self.Y, self.fmts = None, None, fmts
    def add(self, x, y):
        # 向图表中添加多个数据点
        if not hasattr(y, "__len__"):
        #hasattr(arg)函数表示是否有属性arg
        #也就是说int没有长度，需要创造列表。
            y = [y]
        n = len(y)
        if not hasattr(x, "__len__"):
            x = [x] * n
            # x和y一样长
        if not self.X:
            #判断self.X是否为空
            self.X = [[] for _ in range(n)]
            # _表示在循环此处并不想创建变量
            #创建那个空数组，组成一个n*1的二维空矩阵
        if not self.Y:
            self.Y = [[] for _ in range(n)]
        for i, (a, b) in enumerate(zip(x, y)):
            if a is not None and b is not None:
                self.X[i].append(a)
                self.Y[i].append(b)
                #将a,b的值分别加入空数组中，组成n*1实值矩阵
        self.axes[0].cla()
        #cla()清除图像中的曲线
        for x, y, fmt in zip(self.X, self.Y, self.fmts):
            self.axes[0].plot(x, y, fmt)
        self.config_axes()
        display.display(self.fig)
        display.clear_output(wait=True)

定义训练函数

   def train_ch3(net, train_iter, test_iter, loss, num_epochs, updater):
    animator = Animator(xlabel='epoch', xlim=[1, num_epochs], ylim=[0.3, 0.9],
                       legend=['train loss', 'train acc', 'test acc'])
    #显示图像
    for epoch in range(num_epochs):
        train_metrics = train_epoch_ch3(net, train_iter, loss, updater)
        #对数据集训练，return metric[0] / metric[2], metric[1] / metric[2]两个比例。
        #函数return的多个值是一个元组return a, b = (a, b)
        test_acc = evaluate_accuracy(net, test_iter)
        #数据集的正确率统计
        animator.add(epoch + 1, train_metrics + (test_acc,))
        #显示图像
    train_loss, train_acc = train_metrics

调用 sgd 优化方法

lr = 0.1
#设置学习率。
def updater(batch_size):
    return d2l.sgd([W, b], lr, batch_size)
##定义优化函数，直接调用sgd（在线性回归中定义过的），对w和b求梯度变化，然后清零梯度，再通过step()更新样本，相当于循环。

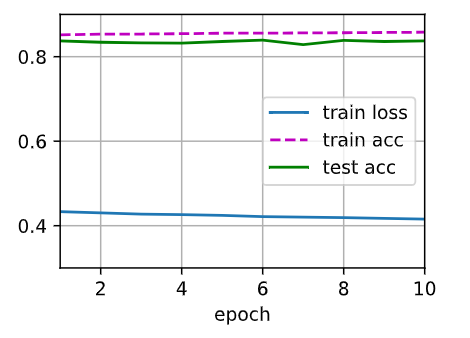

开始训练

num_epochs = 10
train_ch3(net, train_iter, test_iter, cross_entropy, num_epochs, updater)

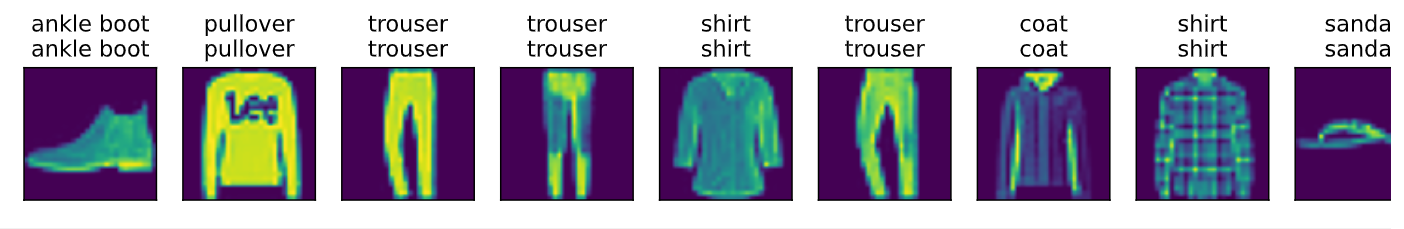

用测试集预测

def predict_ch3(net, test_iter, n=10):  #@save
    """预测标签（定义见第3章）"""
    for X, y in test_iter:
        break
        #只从遍历出一个批量
    trues = d2l.get_fashion_mnist_labels(y)
    preds = d2l.get_fashion_mnist_labels(net(X).argmax(axis=1))
    titles = [true +'\n' + pred for true, pred in zip(trues, preds)]
    d2l.show_images(
        X[0:n].reshape((n, 28, 28)), 1, n, titles=titles[0:n])
    #挑出前n个数据作图，行1列n。

predict_ch3(net, test_iter)

Softmax 的简易实现

引入包

import torch
from torch import nn
from d2l import torch as d2l

batch_size = 256
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size)

定义学习网络

net = nn.Sequential(nn.Flatten(), nn.Linear(784, 10))
## Sequential()函数打包模块序列，使运算按顺序进行，即Flatten的output是Linear的input。
## Flatten()函数把任意维度tensor第0维保留，后续维“拉平”展开为第1维
## Linear()函数,input=784是输入的features，output=10是输出
## Linear()函数,自带weight和bias（default=True）属性，如果没有指定，系统会用内置算法提供初始权重和偏差。
## Linear()函数对输入特征进行y=Wx+b的线性变换。
def init_weights(m):
    # m是当前layer,或者说是module
    if type(m)  == nn.Linearear:
        # 判断当前层是否是线性变换层
        nn.init.normal_(m.weight, std=0.01)
        # 初始化权重层
        # torch.nn.init.normal_(tensor, mean=0.0, std=1.0)
        # fills the input Tensor with values drawn from the normal distribution

# apply(fn)函数的参数是一个函数，对net里的每一层都进行fn函数的操作。
net.apply(init_weights)

交叉熵损失以及 softmax

loss = nn.CrossEntropyLoss()
# l = loss(y_hat, y)
# CrossEntropyLoss()函数计算input(y_hat)与target(y)的交叉熵损失。
# CrossEntropyLoss()函数自带Softmax运算。
# CrossEntropyLoss()函数的默认reduction=mean，表示对所有损失之和求平均。

训练

trainer = torch.optim.SGD(net.parameters(), lr=0.1)

## net.parameters()方法返回模块参数的迭代器。
## torch.optim.SGD()对传入参数进行SGD运算
## SGD的step()方法，进行一次sgd算法
## SGD的zero_grad()方法，随所有训练梯度清零。
##对应前方的updater
##        if isinstance(updater, torch.optim.Optimizer):
##            updater.zero_grad() 先清零
##            l.backward()        再求导
##            updater.step()      一次参数优化

num_epochs = 10
d2l.train_ch3(net, train_iter, test_iter, loss, num_epochs, trainer)

Pytorch 模块参考文档

torchvision.transfromPytorch 视觉处理模块中的图像变换和增广 🧐中文官方英文
torch.nn.Sequential()Pytorch 顺序神经网络容器 🧐官方英文
torch.nn.Flatten()Pytorch 展平层 🧐官方英文

torch.nn.CrossEntropyLoss(weight=None, size_average=None, ignore_index=- 100, reduce=None, reduction='mean', label_smoothing=0.0)Pytorch 交叉熵损失函数，默认输出为损失的平均 🧐中文官方英文

Q&A🤓

Q：softmax 解决的多分类问题，会不会出现类别不平衡？

🙋‍♂️：如果要用机器学习解决多分类问题，那么训练数据就要尽量保证各类都有充足的样本，且数量最好能接近均衡，这样学习算法才能更全面的提取各类的特征，如果某类训练数据过少，则模型对该类的预测也会不可靠。

Yeqi He(贺业祺)
